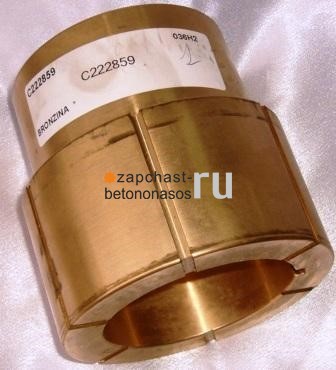

Втулка бронзовая верхней опоры шибера Cifa 506
Втулка бронзовая вала шибера бетононасоса Чифа 506, Чифа 309.
Металлическое изделие из бронзы в виде ступенчатого цилиндра.
На втулке есть специальные канавки для поступления автоматической смазки.
Бронзовая втулка находится внутри средней части верхней опоры шибера бетононасоса. С одной стороны через резиновое уплотнение втулка прижимается крышкой суппорта, которая крепится болтами к корпусу опоры.
С противоположной стороны находится металлическое кольцо и коническое резиновое уплотнение.
Через втулку проходит вал шибера бетононасоса.
Втулка (арт. 222859) защищает корпус верхней опоры и вал шибера от износа и повреждений.
Деталь изготовлена в Италии на заводе-производителе запчастей и комплектующих для бетононасосов.
Подходит на стационарные бетононасосы Cifa 506, Cifa 309.
Деталь представляет собой тонкое резиновое уплотнительное кольцо.
Уплотнительное кольцо находится между бронзовой втулкой вала шибера и крышкой корпуса верхней опоры, которая к корпусу опоры крепится болтами. Уплотнение выполняет функцию мягкой прокладки между этими металлическими деталями.
Подходит на стационарные бетононасосы Cifa 309, Cifa 506, а также на автобетононасос Cifa Magnum со стрелой 28 метров.
Тонкое резиновое кольцо. Устанавливается внутри верхней опоры шибера бетононасоса.
Уплотнение стоит между бронзовой втулкой и металлической вставкой верхней опоры. Кольцо служит мягкой проставкой между бронзовой втулкой и металлическим кольцом. Способствует удержанию внутри поступающей автоматической смазки. Защищает от повреждений бронзовую втулку и препятствует попаданию внутрь узла инородных тел.
Подходит на стационарные бетононасосы Cifa 309, Cifa 506 и на автобетононасос Cifa Magnum со стрелой 28 метров.
Деталь представляет собой резиновое кольцо конической формы. С одной стороны уплотнения имеются канавки для поступления автоматической смазки.
Уплотнение (арт. 223023) находится между бронзовой втулкой шибера и крышкой корпуса верхней опоры. Крышка болтами крепится к корпусу верхней опоры шибера бетононаоса.
Резиновое уплотнение плотно прилегает к валу шибера, тем самым обеспечивая полную герметичность верхней опоры.
Кольцо удерживает внутри опоры шибера поступающую автоматическую смазу, защищает узел от попадания внутрь бетона и инородных тел.
Уплотнительное кольцо подходит на стационарные бетононасосы Cifa 506, Cifa 309, а также на автобетононасос Cifa Magnum со стрелой 28 метров.
Металлическое кольцо с специальными выборками и вырезами под посадочное место и для фиксации.
Кольцо находится внутри верхней опоры шибера бетононасоса между бронзовой втулкой и уплотнительным кольцом.
Одновременно служит опорой для вала шибера. Выполняет фунцию упора для конусного уплотнительного кольца верхней опоры шибера.
Подходит на стационарные бетононасосы Cifa 506, Cifa 309.
