Вставка вала бункера Cifa
Вставка вала приёмного бункера бетононасоса Чифа.

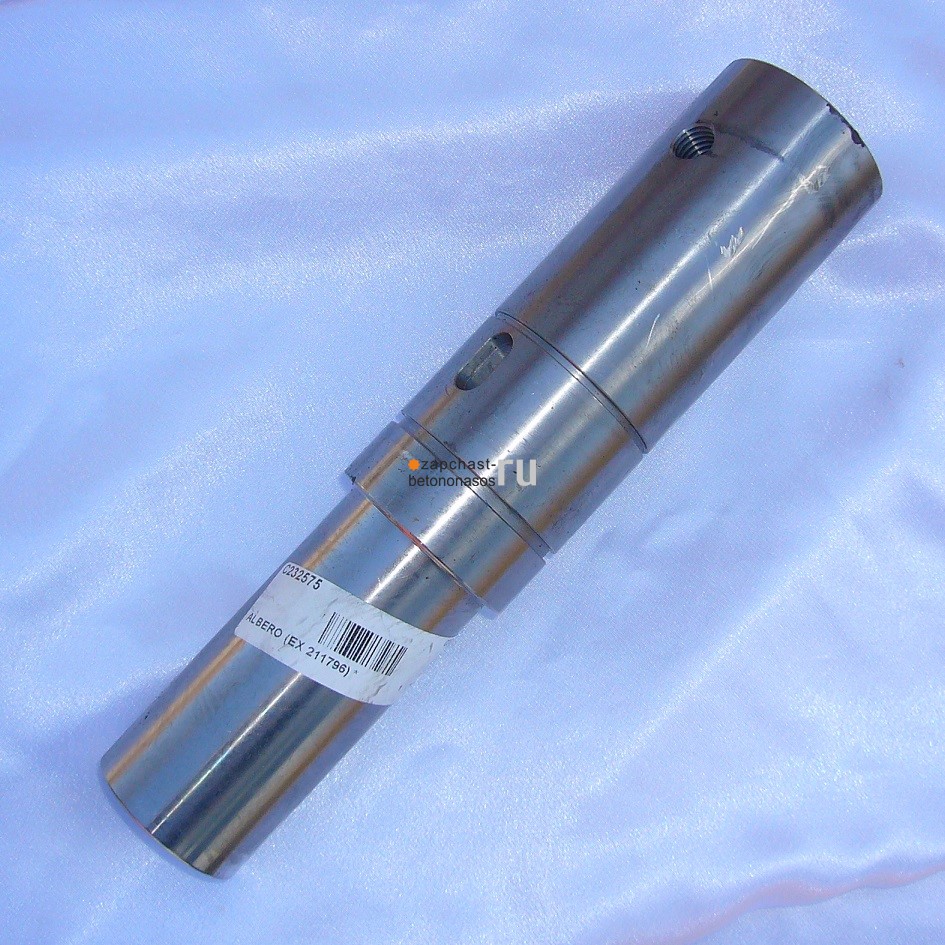

Круглый металлический вал с отверстиями и выборками под посадочные места.
Вставка (арт. 232575) устанавливается в опорный фланец вала приёмного бункера. С внешней стороны закрывается металлической крышкой. Посередине на вставку устанавливается втулка, которая фиксируется шпонкой.
Нужное положение вставки фиксирует стопорное кольцо, которое также предотвращает её смещение.
Вставка служит опорой и связующим звеном для основного вала бункера бетононасоса.
Вставка изготовлена в Италии из прочного износостойкого металла на заводе-производителе запчастей и комплектующих для бетононасосов.
Вставка подходит на стационарный бетононасос Cifa 907 и на автобетононасосы со стрелой 36, 38, 41 и 48 метров.
Металлическая втулка с ребром на наружной стороне. Форма втулки обусловлена её положением в узле и выполняемыми функциями.
Внутри втулки есть выборка под шпонку крепления.
Втулка защищает опорный фланец и вставку вала бункера от износа и повреждений.
Вставка подходит на стационарный бетононасос Cifa 907 и на автобетононасосы со стрелой 36, 38, 41 и 48 метров.
Металлическая деталь с закруглёнными краями. Устанавливается в специальную выборку с внутренней стороны втулки вала бункера.
Ставится по обе стороны вала: на опорный фланец со стороны гидромотора и на глухой опорный фланец вала с противоположной стороны.
Шплинт фиксирует втулку на валу бункера бетононасоса в нужном положении, предотвращает её смещение и проворачивание.
Резиновое плоское уплотнительное кольцо с выборкой под посадочное место и четырьмя отверстиями под болты крепления.
Резиновые уплотнения находятся по обе стороны вала приёмного бункера.
С одной стороны уплотнение закрывает опорный подшипник вала бункера.
С противоположной стороны уплотнение закрывает подшипник и вал гидромотора вала бункера от попадания внутрь узла бетона и других инородных тел.
Оба уплотнения прижимаются металлическими плоскими кольцами, которые крепятся болтами.
Металлическая деталь с отверстиями под болты крепления.
Внутрь детали устанавливается втулка и уплотнение проставки вала приёмного бункера. С внешней стороны фланец закрывается металлической крышкой.
Фланец крепится болтами на противоположной стороне от гидромотора вала к приёмному бункеру бетононасоса. Выполняет функцию опоры вала приёмного бункера, защищает стенку бункера от износа и повреждений.
Фланец подходит на стационарый бетононасос Cifa 907 и на автобетононасосы со стрелой 36, 38, 41 и 48 метров.
