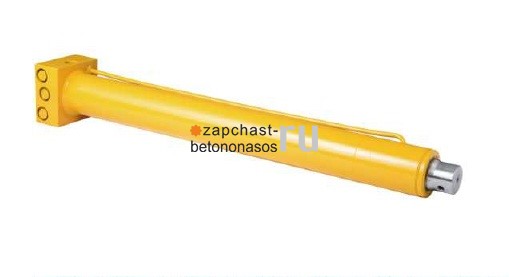

Гидроцилиндр 650-80/63 мм аутригера Putzmeister
Цилиндр гидравлический лапы автобетононасоса Putzmeister.
Гидроцилиндр прочными болтами крепится к аутригеру автобетононасоса.
Размеры гидроцилиндра: 650-80/63 мм.
В корпус гидроцилиндра под давлением поступает гидравлическое масло.
За счёт давления гидравлического масла на поршень, который закреплён на штоке гидроцилиндра, происходит движение штока.
Противоположной стороной шток упирается в квадратную опору.
За счет гидроцилиндров в лапах происходит поднятие автобетононасоса и его фиксация, что придаёт ему устойчивость при подаче бетона.
Гидравлический цилиндр (арт. 251409007) изготовлен из прочного металла на сертифицированном заводе-производителе запчастей и комплектующих для бетононасосов.
Производство: Италия, Германия, Турция.
Возможны поставки запчастей для бетононасосов под заказ в сжатые сроки по разумным ценам.
Ремкомплект состоит из набора колец, манжет, пыльников, уплотнений и лент скольжений.
Ремкомплект подходит на гидроцилиндры: 650-80/63 мм арт. 251409007, 770-80/63 арт. 259465001, 220-80/63 арт. 279460002, 570-80/63 арт. 283564004, 650-80/63 арт. 278161001, 650-80/63 арт. 589360, 2000-80/63 арт. E98403.
В набор входят манжеты и ленты скольжения поршня гидроцилиндра, грязесъёмники и пыльники штока, сальники, уплотнения и кольца корпуса гидроцилиндра.
Уплотнения, пыльники и манжеты удерживают внутри корпуса гидроцилиндра гидравлическое масло, предотвращают попадание внутрь грязи, пыли и других инородных тел.
ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ
Растворить 1 пакет (227гр) в 19 литрах воды для перекачки 30 метров 125мм бетонной линии. Снять внешний пакет и поместить водорастворимый пакет в емкость с водой или приемный бункер бетононасоса. Перемешать получившуюся смесь 1-2 минуты, после чего дать отстояться 5 минут.
Залить смесь в бетоновод можно следующим образом:
- в автобетононасосе в отверстие шароуловителя, или приемный бункер
- в стационарном бетононасосе непосредственно в разомкнутый бетоновод после предварительного вставленного промывочного шара
- в роторном растворонасосе в приемный бункер
- в штукатурной станции непосредственно в трубопровод с помощью воронки
Пусковая смесь выливается в опалубку и, будучи небольшой по объему, не влияет на качество укладываемого бетона.
Прокачку бетона / раствора можно начинать.
ПРИМЕЧАНИЯ
- Перед прокачкой, обычно бетон содержит излишки воды, поэтому рекомендуется слить небольшой первоначальный объем бетона, чтобы избежать возможных проблем.
- Если бетон содержит добавки или пластификаторы, то для подготовки пусковой смеси «Slick-Pak» рекомендуется удвоение количества воды.
- Готовая пусковая смесь заливается в бетоновод через специальные отверстия для промывочного шара и прокачивают по линии. Если специального отверстия нет, то раствор заливается или замешивается в приемном бункере бетононасоса.
ДЛЯ УПРОЩЕНИЯ ПРОКАЧКИ
Пусковая смесь «Slick-Pak» совместима со всеми типами бетона и может применяться для помощи в прокачке трудно прокачиваемых смесей. ,
- Использовать 1 пакет (227г.) на бочку бетоносмесителя, объемом до 9 куб.м.
- Снять наружный пакет и положить внутренний водорастворимый пакет в бочку автобетоносмесителя. Вращать бочку на высоких оборотах минимум 5 минут. После этого бетон готов к подаче в бетононасос.
Использование «Slick-Pak» никак не отразится на структурной целостности бетона.
Шток гидроцилиндра при выдвижении упирается в опорную плиту.
Плита соединяет шток гидроцилиндра с опорной лапой автобетононасоса.
Упор гидроцилиндра (арт. 087162000) подходит на автобетононасосы Пуцмайстер.
