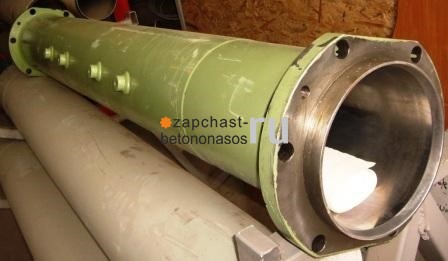

Цилиндр бетоноподающий 200X219X1692 мм Cifa
Гильза бетоноподающая бетононасоса Чифа.
Гильзы находятся между охладителем и приёмным бункером бетононасоса.
Крепятся с обеих сторон болтами или стяжными прутьями.
Гильза (арт. 230069) представляет собой прочный цилиндр с нанесённым хромом на внутренней стороне.
Внутри цилиндра возвратно-поступательно ходит резиновый бетоноподающий поршень.
Когда поршень движется в сторону охладителя в гильзе создаётся разрежение и за счёт вакуума происходит втягивание бетона из бункера в цилиндр.
Затем шибер переключается на заполненную бетоном гильзу. Одновременно с этим поршень за счёт силы гидроцилиндра выдавливает бетон из гильзы в шибер.
В случае обнаружения поступления молочка в охладитель необходимо проверить бетоноподающие поршни и зеркало гильз на износ и повреждения. Все повреждения и царапины гильз легко выявляются с помощью вспышки фотоаппарата.
Тонкое круглое резиновое уплотнение.
Устанавливается по обе стороны вала приёмного бункера. Кольцо ставится в канавку опорного фланца вала бункера.
Сверху болтами крепится крышка опорного фланца, которая прижимает плоское резиновое уплотнение вала.
Резиновое кольцо функционирует как мягкая прокладка между опорным фланцем и крышкой. Удерживает внутри данного узла смазку и препятствует попаданию внутрь инородных тел и бетона.
Уплотнение подходит на стационарный бетононасос Cifa 907 и на автобетононасосы Cifa со стрелой 36, 38, 41 и 48 метров.
Концентрированная жидкость для очиститки от бетона.
Антибетон эффективен против цемента, извести, шовных затирок, отложений соли, водного камня, ржавых подтёков, высолов и прочих загрязнений.
Смазку можно купить в вёдрах по 18 кг.
Данная центральная смазка применяется для смазывания деталей и втулок, работающих на малых оборотах.
Смазка заправляется в колбу системы центральной смазки и далее по трубкам пвх под давлением подается в узлы где необходима.
ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ
Растворить 1 пакет (227гр) в 19 литрах воды для перекачки 30 метров 125мм бетонной линии. Снять внешний пакет и поместить водорастворимый пакет в емкость с водой или приемный бункер бетононасоса. Перемешать получившуюся смесь 1-2 минуты, после чего дать отстояться 5 минут.
Залить смесь в бетоновод можно следующим образом:
- в автобетононасосе в отверстие шароуловителя, или приемный бункер
- в стационарном бетононасосе непосредственно в разомкнутый бетоновод после предварительного вставленного промывочного шара
- в роторном растворонасосе в приемный бункер
- в штукатурной станции непосредственно в трубопровод с помощью воронки
Пусковая смесь выливается в опалубку и, будучи небольшой по объему, не влияет на качество укладываемого бетона.
Прокачку бетона / раствора можно начинать.
ПРИМЕЧАНИЯ
- Перед прокачкой, обычно бетон содержит излишки воды, поэтому рекомендуется слить небольшой первоначальный объем бетона, чтобы избежать возможных проблем.
- Если бетон содержит добавки или пластификаторы, то для подготовки пусковой смеси «Slick-Pak» рекомендуется удвоение количества воды.
- Готовая пусковая смесь заливается в бетоновод через специальные отверстия для промывочного шара и прокачивают по линии. Если специального отверстия нет, то раствор заливается или замешивается в приемном бункере бетононасоса.
ДЛЯ УПРОЩЕНИЯ ПРОКАЧКИ
Пусковая смесь «Slick-Pak» совместима со всеми типами бетона и может применяться для помощи в прокачке трудно прокачиваемых смесей. ,
- Использовать 1 пакет (227г.) на бочку бетоносмесителя, объемом до 9 куб.м.
- Снять наружный пакет и положить внутренний водорастворимый пакет в бочку автобетоносмесителя. Вращать бочку на высоких оборотах минимум 5 минут. После этого бетон готов к подаче в бетононасос.
Использование «Slick-Pak» никак не отразится на структурной целостности бетона.
