Ступица вала бункера Cifa 506

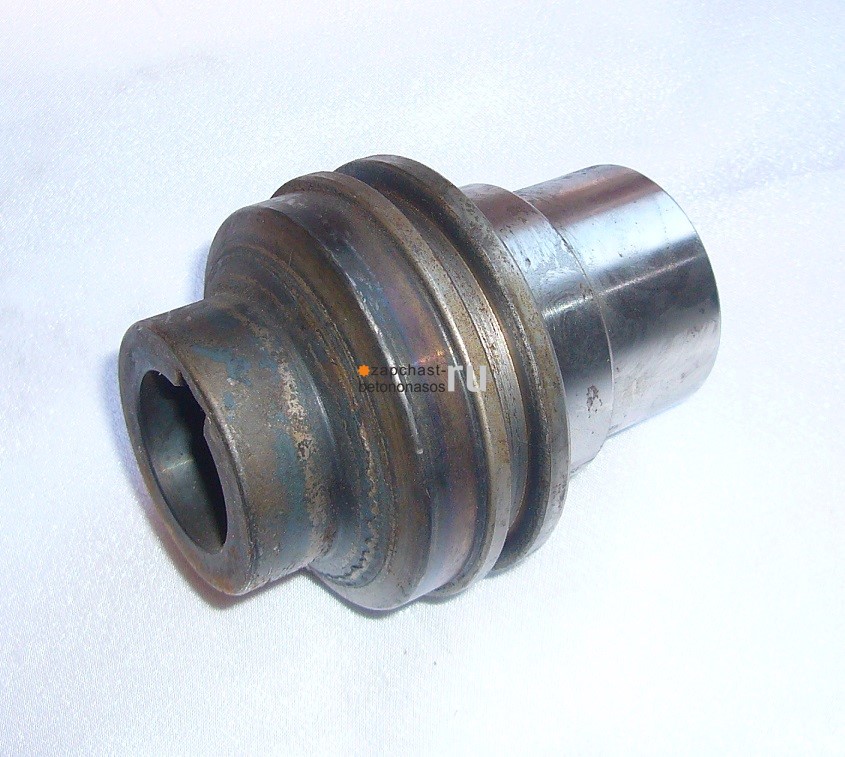

Ступица вала бункера бетононасоса Cifa 309, Cifa 506.
Металлическая проставка с выборками под посадочное место.
С внешней стороны детали есть канавки под резиновые уплотнения.
На внутренней стороне имеется выборка под шплинт, с помощью которого происходит соединение ступицы с основным валом вала приёмного бункера.
Ступица находится по обеим сторонам основного вала бункера. С одной стороны устанавливается между опорным фланцем вала и гидромотором, с другой — между опорным фланцем вала и основным валом бункера.
Вал ступицы опирается на опорный подшипник.
Ступица (арт. 222896) изготовлена из прочного износостойкого металла в Италии на сертифицированом заводе-производителе запчастей и комплектующих для бетононасосов.
Ступица подходит на стационарные бетононасосы Cifa 309, Cifa 506.
Закрытый подшипник. Устанавливается по обе стороны вала бункера в специальное посадочное место корпуса опорного фланца.
Подшипник прикрывается резиновым уплотнением, которое удерживает внутри поступающую автоматическую смазку и предотвращает попадание бетона внутрь данного узла.
Подшипник служит опорой вала бункера во время вращения при подаче бетона.
Подшипник защищает от повреждений и износа внутреннюю поверхность опорного фланца вала бункера.
Металлическая деталь с закругленными краями.
Шплинт (арт. 908139) устанавливается в выборку ступицы вала бетононасоса.
Шпонка фиксирует ступицу на валу приёмного бункера. Предотвращает её проворачивание и смещение на валу.
Подходит на стационарные бетононасосы Cifa 309, Cifa 506 и на автобетононасос Cifa Magnum со стрелой 28 метров и на автобетононасосы с данной группой.
Резиновое плоское уплотнительное кольцо с шестью отверстиями под болты крепления.
Резиновые уплотнения находятся по обе стороны вала приёмного бункера.
С одной стороны уплотнение закрывает опорный подшипник вала бункера.
С противоположной стороны уплотнение закрывает подшипник и вал гидромотора вала бункера от попадания внутрь узла бетона и других инородных тел.
Оба уплотнения прижимаются металлическими плоскими кольцами, которые крепятся болтами.
