Кольцо стопорное вала бункера Cifa

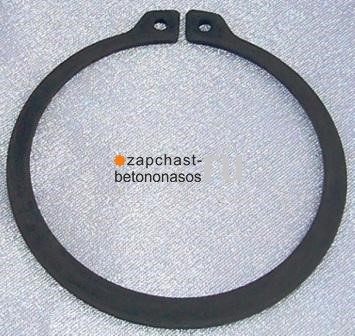

Стопорное кольцо вставки вала приёмного бункера бетононасоса Чифа.
Плоское металлическое кольцо с отверстиями по краям для захвата при установке или снятии.
Устанавливается на среднюю часть вставки вала приёмного бункера.
Стопорное кольцо держит вставку вала бункера внутри опорного фланца вала бункера, предотврашает смещение вставки и фиксирует её в нужном положении.
При замене стопорного кольца рекомендуется проверять на целостность все уплотнения данного узла.
Стопорное кольцо (арт. 906625) изготовлено из прочного упругого металла в Италии на сертифицированом заводе-производителе запчастей и комплектующих для бетононасосов.
Стопорное кольцо подходит на стационарный бетононасос Cifa 907 и на автобетононасосы Cifa со стрелой 36, 38, 41 и 48 метров.
Круглый металлический вал с отверстиями и выборками под посадочные места.
Вставка (арт. 232575) устанавливается в опорный фланец вала приёмного бункера. С внешней стороны закрывается металлической крышкой. Посередине на вставку устанавливается втулка, которая фиксируется шпонкой.
Вставка подходит на стационарный бетононасос Cifa 907 и на автобетононасосы со стрелой 36, 38, 41 и 48 метров.
Металлическая втулка с ребром на наружной стороне. Форма втулки обусловлена её положением в узле и выполняемыми функциями.
Внутри втулки есть выборка под шпонку крепления.
Втулка защищает опорный фланец и вставку вала бункера от износа и повреждений.
Вставка подходит на стационарный бетононасос Cifa 907 и на автобетононасосы со стрелой 36, 38, 41 и 48 метров.
Резиновое плоское уплотнительное кольцо с выборкой под посадочное место и четырьмя отверстиями под болты крепления.
Резиновые уплотнения находятся по обе стороны вала приёмного бункера.
С одной стороны уплотнение закрывает опорный подшипник вала бункера.
С противоположной стороны уплотнение закрывает подшипник и вал гидромотора вала бункера от попадания внутрь узла бетона и других инородных тел.
Оба уплотнения прижимаются металлическими плоскими кольцами, которые крепятся болтами.
Металлическая деталь с закруглёнными краями. Устанавливается в специальную выборку с внутренней стороны втулки вала бункера.
Ставится по обе стороны вала: на опорный фланец со стороны гидромотора и на глухой опорный фланец вала с противоположной стороны.
Шплинт фиксирует втулку на валу бункера бетононасоса в нужном положении, предотвращает её смещение и проворачивание.
