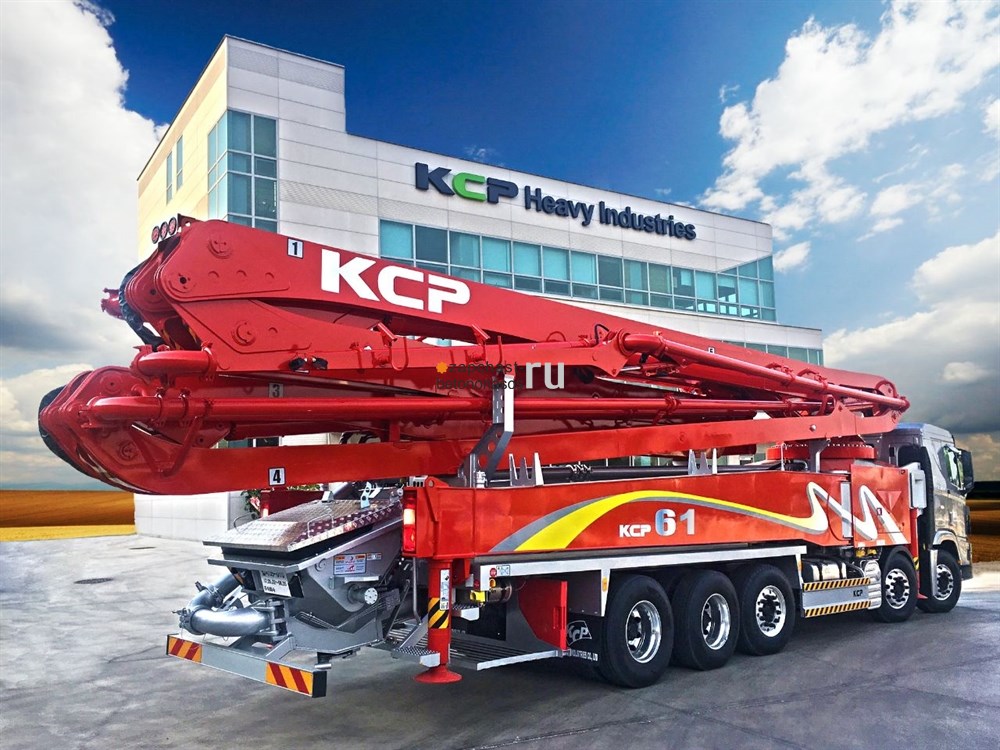

Автобетононасос KCP65ZS170
Выбрав автобетононасос KCP, вы получаете:
- Бетонный подающий насос, отличающийся высокой мобильностью, маневренностью и компактностью, с объёмом прокачки смеси до 200 кубометров в час.
- Эффективную площадь охвата распределительной стрелы — до 10560 квадратных метров, при радиусе 58 метров.
- Большой выбор моделей с тремя видами стрел, (с делением по количеству секций на 4, 5 и 6) и разными типами раскладывания (Z, ZX, RX, RZ, ZS), для большей гибкости в использовании.
- Автобетононасосы, поставляемые на базе шасси Daewoo Novus, Volvo, MAN.
- Надёжную технику из высокопрочных материалов с доступным обслуживанием, без значительных затрат в ходе эксплуатации.
- Грамотную сервис-поддержку, быструю замену отслуживших деталей;
- Качественное и безопасное проведение бетонных работ, при поддержке специалистов ЕвроТех
-
высота подачи (м)64.4
-
количество секций5
-
производительность (м3/ч)170
Концентрированная жидкость для очиститки от бетона.
Антибетон эффективен против цемента, извести, шовных затирок, отложений соли, водного камня, ржавых подтёков, высолов и прочих загрязнений.
Смазку можно купить в вёдрах по 18 кг.
Данная центральная смазка применяется для смазывания деталей и втулок, работающих на малых оборотах.
Смазка заправляется в колбу системы центральной смазки и далее по трубкам пвх под давлением подается в узлы где необходима.
Квадратная плоская подставка под лапу автобетононасоса.
Размеры подставки (опоры): 600Х600Х60 мм.
Посередине подставки имеется специальное круглое углубление для опорной чаши гидроцилиндра лапы бетононасоса.
Для удобного переноса подставки сбоку предусмотрена прочная ручка.
Подставка подкладывается под опорные выдвижные лапы автобетононасоса.
Подставка обеспечивает прочную опору для лап автобетононасоса во время подачи бетона, препятствует вдавливанию в грунт опоры гидроцилиндра лапы, способствует фиксации бетононасоса в нужном положении, обеспечивает твёрдую жёсткую опору.
Промывочный шар 150 мм средней жёсткости.
Шар применяется как расходный материал при работе на бетононасосе.
Используется для очистки от бетона стенок бетоновода в конце смены после подачи бетона.
Шар вставляется в начало трассы бетоноводов и с помощью сжатого воздуха, нагнетаемого компрессором, проходит весь путь до конца.
С помощью шара и небольшого количества воды из бетоновода выводятся наружу остатки бетона, происходит очищение стенок от бетона и цементного молочка.
Промывочный шар изготовлен из прочного губчатого материала. Размеры шара должны превышать размеры бетоновода для плотного прилегания шара к стенкам трубы.
ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ
Растворить 1 пакет (227гр) в 19 литрах воды для перекачки 30 метров 125мм бетонной линии. Снять внешний пакет и поместить водорастворимый пакет в емкость с водой или приемный бункер бетононасоса. Перемешать получившуюся смесь 1-2 минуты, после чего дать отстояться 5 минут.
Залить смесь в бетоновод можно следующим образом:
- в автобетононасосе в отверстие шароуловителя, или приемный бункер
- в стационарном бетононасосе непосредственно в разомкнутый бетоновод после предварительного вставленного промывочного шара
- в роторном растворонасосе в приемный бункер
- в штукатурной станции непосредственно в трубопровод с помощью воронки
Пусковая смесь выливается в опалубку и, будучи небольшой по объему, не влияет на качество укладываемого бетона.
Прокачку бетона / раствора можно начинать.
ПРИМЕЧАНИЯ
- Перед прокачкой, обычно бетон содержит излишки воды, поэтому рекомендуется слить небольшой первоначальный объем бетона, чтобы избежать возможных проблем.
- Если бетон содержит добавки или пластификаторы, то для подготовки пусковой смеси «Slick-Pak» рекомендуется удвоение количества воды.
- Готовая пусковая смесь заливается в бетоновод через специальные отверстия для промывочного шара и прокачивают по линии. Если специального отверстия нет, то раствор заливается или замешивается в приемном бункере бетононасоса.
ДЛЯ УПРОЩЕНИЯ ПРОКАЧКИ
Пусковая смесь «Slick-Pak» совместима со всеми типами бетона и может применяться для помощи в прокачке трудно прокачиваемых смесей. ,
- Использовать 1 пакет (227г.) на бочку бетоносмесителя, объемом до 9 куб.м.
- Снять наружный пакет и положить внутренний водорастворимый пакет в бочку автобетоносмесителя. Вращать бочку на высоких оборотах минимум 5 минут. После этого бетон готов к подаче в бетононасос.
Использование «Slick-Pak» никак не отразится на структурной целостности бетона.
Концевик бетононасоса гибкий двухфланцевый. Внутренний диаметр рукава 125 мм. Длина шланга 3 метра.
По краям рукава есть фланцы для соединения с бетоноводом.
Концевик расчитан на давление 80 бар. Выдерживает давление до 240 бар.
Рукав подключается замком к трубе в конце трассы бетоноводов или к стреле автобетононасоса.
Шланг изготовлен из прочного износостойкого материала на заводе-производителе запчастей и комплектующих для бетононасосов.
Шланг используется для распределения бетона по поверхности и проливки бетона в труднодоступные места.
Концевик применяют при работе на стационарном бетононасосе и на автобетононасосе с диаметром труб 125 мм.
